S（スパイラル)型風管を接続する際の注意事項について

・風管‥Ｓ(スパイラル)型

(1) 送風機への接続
・スタンダード型/不燃型(レデューサー付)の場合
①送風機のダクト接続部の
胴部にレデューサーを被せる。
②紐で送風機のダクト接続部の
口部胴部に固定(縛る)する。

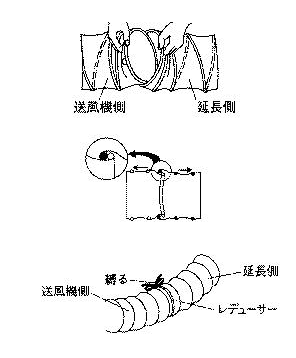

(2) フレキシブルダクトの延長(レデューサー付)
①送風機側のフレキシブルダクトの接続
リングを歪ませて、延長するフレキシブル
ダクトの接続リングの奥へ押込む。



②安定するまで両側に引き戻す





③接続後のレデューサーの処置
接続部のレデューサーは、内側になる
送風機側の本体生布にレデューサーを
被せて固定(縛る)する。

※ 直管 (レデューサーの付いていない製品)
の場合は、別途紐等で縛る。
